Горещо поцинкована U-образна стоманена опорна скоба

Горещо поцинкована U-образна стоманена опорна скоба от ZHONGTIAN е предназначена за дългосрочни приложения за фотоволтаичен монтаж. Изработен от Q235B или Q355B горещо валцувана U-образна стомана и поцинкована съгласно GB/T 13912, той съчетава устойчивост на корозия, структурна здравина, регулируем монтаж и фабрична персонализация. Подходящ е за наземни слънчеви ферми, селскостопански фотоволтаични системи, риболовни фотоволтаични системи, покривни системи и соларни навеси за автомобили.

Защита от корозия

Горещо поцинковане

Горещо поцинкованата U-образна стоманена опорна скоба използва горещо поцинковано покритие, което образува слой от цинково-желязна сплав със стоманения субстрат. Покритието осигурява силна адхезия и катодна защита срещу леки повреди на повърхността.

Предоставените данни показват 500+ часа устойчивост на солени пръски и дългосрочна защита в крайбрежни, солено-алкални, киселинни дъждове и влажни среди. При подходящи условия експлоатационният живот може да достигне приблизително 25 години с намалена поддръжка срещу корозия.

Издръжливост на обработка

Поцинкованите компоненти поддържат фабрично рязане, огъване, щанцоване и друга обработка, без лесно да се отлепи защитното покритие. Предварителната обработка намалява модификациите на място и необходимостта от вторична антикорозионна обработка.

Структурно изпълнение

Стоманени материали

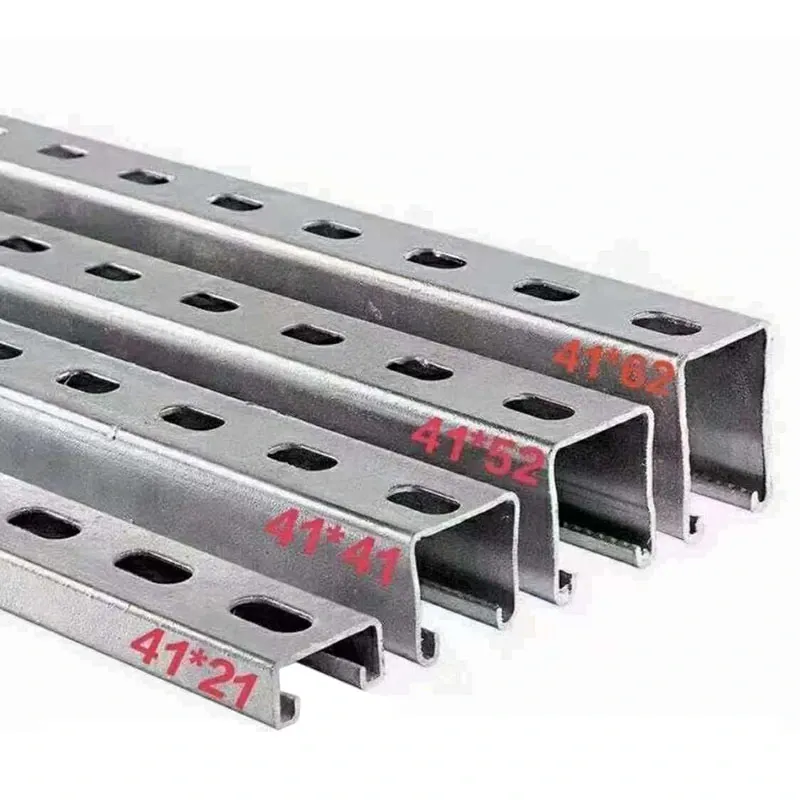

Q235B и Q355B горещо валцувана U-образна стомана се предлага според изискванията за натоварване на проекта. U-образният профил осигурява добра устойчивост на огъване и усукване за фотоволтаични носещи конструкции.

Товароносимост

Конструкцията може да бъде проектирана за силен вятър, обилен сняг и други екологични натоварвания. Предоставените данни показват товароносимост на една колона до 1,5 тона при определени условия.

Температурен диапазон

Доставеният работен диапазон е приблизително -40°C до 120°C. Действителният структурен проект трябва да вземе предвид местната температура, вятъра, снега, основата и условията на монтаж.

Регулируема инсталация

Регулиране на наклона

Системата поддържа множество позиции на наклон от 10° до 60°, което позволява ъгълът на монтаж да се регулира според местоположението на проекта и слънчевите условия. Предоставените данни за проекта показват, че оптимизираните ъгли могат потенциално да подобрят годишното производство с 5%–8%, в зависимост от условията на площадката.

Съвместимост на модула

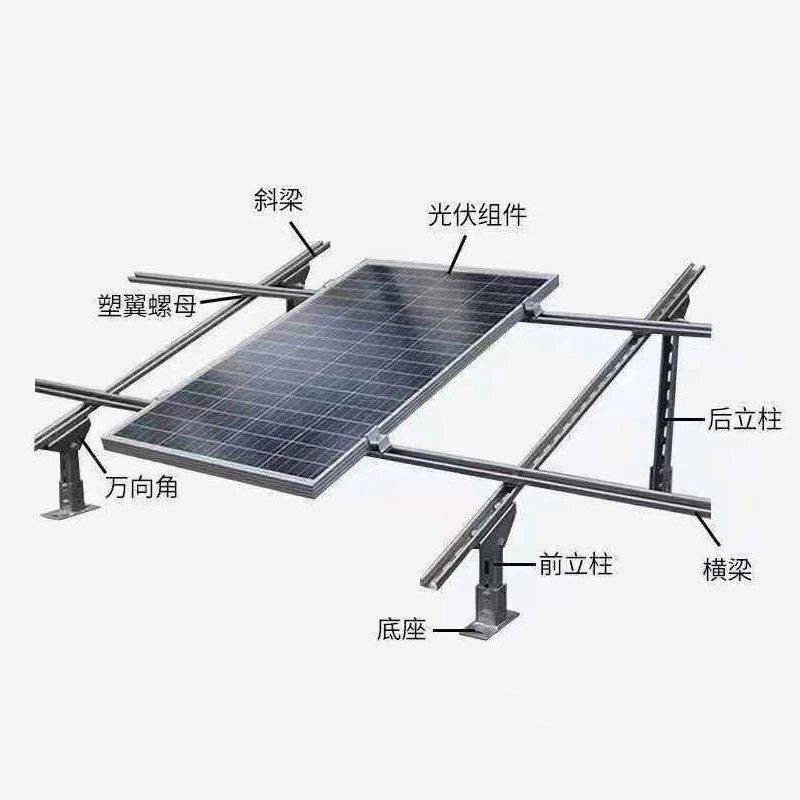

Плъзгащата се структура с U-канал поддържа различни оформления на фотоволтаични модули и може да се използва както с еднолицеви, така и с двулицеви модули. Разстоянието между модулите и позициите за монтаж могат да се регулират по време на монтажа.

Адаптиране към терена

Модулната структура може да побере равна земя, наклонени терени, селскостопански фотоволтаични системи, риболовни фотоволтаични съоръжения и други обекти с различна надморска височина или условия на основата.

Метод на инсталиране

Монтаж на болтове

Горещо поцинкованата U-образна стоманена опорна скоба използва стандартизирани пробити отвори и крепежни елементи от неръждаема стомана за монтаж с болтове. Това намалява заваряването на място и опростява монтажа.

При подходящи условия на проекта, стандартизираният метод на монтаж може да съкрати времето за строителство с повече от 30%.

Фабрична предварителна обработка

ZHONGTIAN може да завърши рязане, щанцоване, огъване и избрани операции по предварително сглобяване преди изпращане. Това помага за намаляване на производството на място и подобрява ефективността на монтажа.

Проектни приложения

Наземни PV

Конфигурации с една и две колони могат да бъдат избрани според размера на модула, разстоянието между основите, натоварването от вятър и натоварването от сняг.

Селско стопанство и риболов PV

Повишените структури могат да осигурят необходимото пространство за селскостопански дейности или водни фотоволтаични проекти, като същевременно поддържат структурна стабилност.

PV на покрива и навеса

Леките покривни конструкции и интегрираните конфигурации на соларни навеси могат да бъдат персонализирани според условията на покрива, оформлението на паркинга, размерите на модула и структурните изисквания.

Разходи за жизнен цикъл

По-ниска поддръжка

Горещото поцинковане намалява необходимостта от редовно отстраняване на ръжда и пребоядисване в сравнение с основните студено поцинковани конструкции. Това може да намали дългосрочната работа по поддръжката на големи соларни проекти.

Дългосрочни разходи

Въпреки че първоначалните разходи за покупка може да са по-високи от обикновените студено поцинковани продукти, предоставената оценка на разходите показва, че разходите за жизнения цикъл могат да бъдат намалени с повече от 30% при приложими условия поради по-ниски изисквания за поддръжка и подмяна.

Интегрирано снабдяване

Пълни компоненти

ZHONGTIAN може да достави стомана с U-канал, стомана с C-канал, земни пилоти, скоби, притискащи блокове и крепежни елементи от неръждаема стомана като интегриран пакет за доставки.

Доставка на проекти

Пакетното снабдяване помага на EPC изпълнителите и фотоволтаичните интегратори да намалят координацията на доставчиците, логистиката, инспекцията и работата по управление на поръчките.

Персонализирана обработка

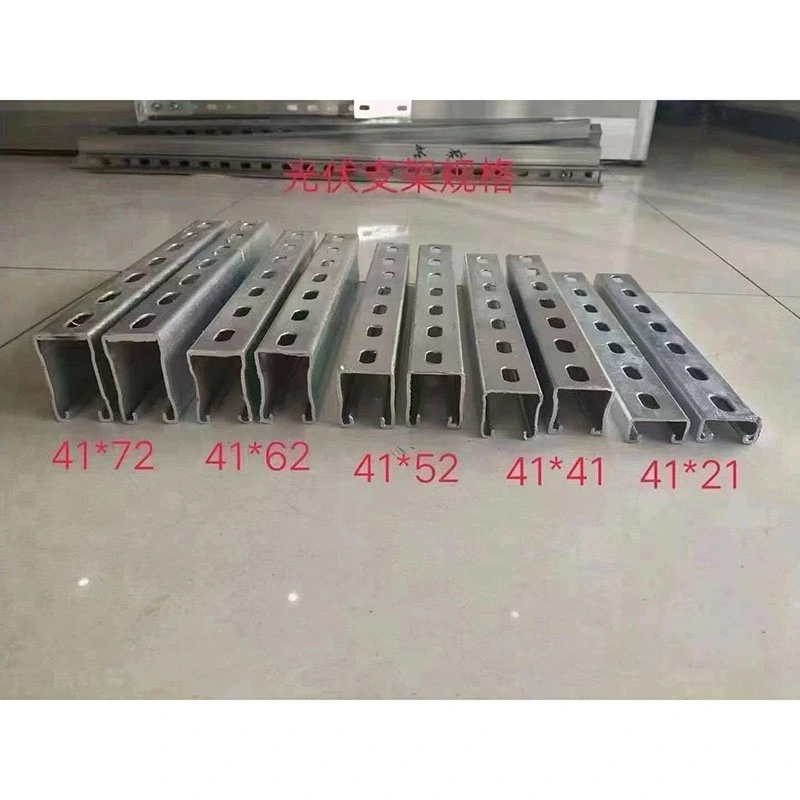

Персонализирани дължини

Горещо поцинкованата U-образна стоманена опорна скоба поддържа персонализирани дължини според проектните чертежи и изискванията за монтаж.

Персонализирани отвори

Фабричните щанцоване и позициониране могат да бъдат регулирани, за да съответстват на конкретни скоби, скоби, релси и свързващи компоненти.

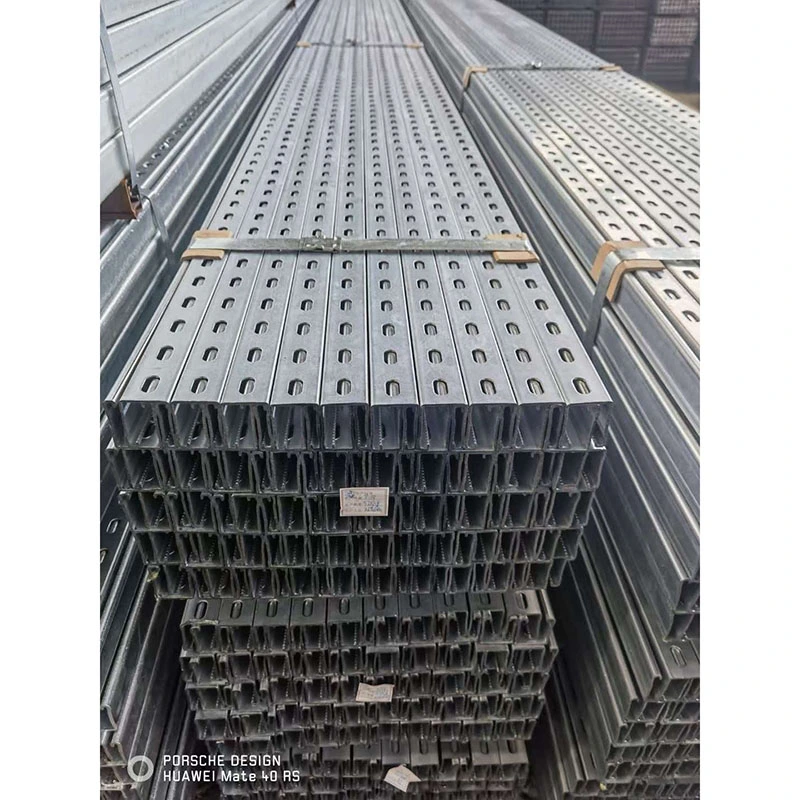

Предварително изрязана доставка

Компонентите могат да бъдат предварително нарязани и опаковани според секциите на проекта, намалявайки рязането на място и опростявайки монтажа.

Често задавани въпроси

Какви видове стомана са налични?

Налични са горещо валцувани U-образни стомани Q235B и Q355B. Изборът зависи от натоварването на проекта и структурните изчисления.

Какъв стандарт за поцинковане се използва?

Продуктът следва изискванията на GB/T 13912 за продукти от горещо поцинкована стомана.

Може ли да се използва в крайбрежните райони?

да Поцинкованото покритие е подходящо за външна защита от корозия, включително крайбрежни и влажни среди, когато спецификацията на покритието е правилно избрана.

Какъв е диапазонът на ъгъла?

Стандартният регулируем диапазон е от 10° до 60%, в зависимост от крайната структурна конфигурация.

Изисква ли се заваряване на място?

Не. Основната структура използва стандартизирани отвори и болтови връзки, което намалява необходимостта от заваряване на място.

Могат ли да се доставят персонализирани дължини?

да ZHONGTIAN поддържа персонализирани дължини, щанцоване, огъване, рязане и друга фабрична обработка според изискванията на проекта.
