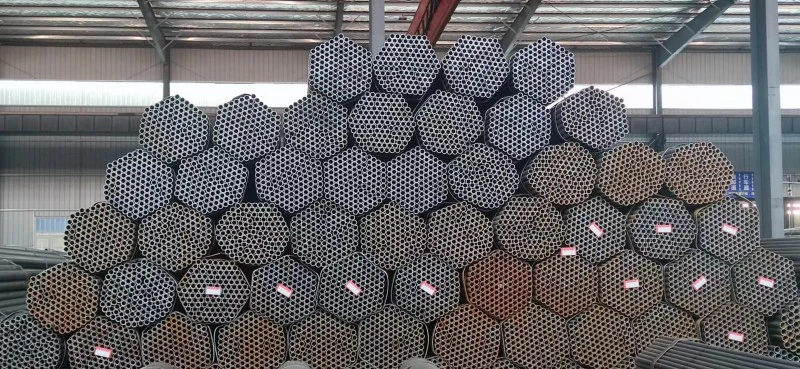

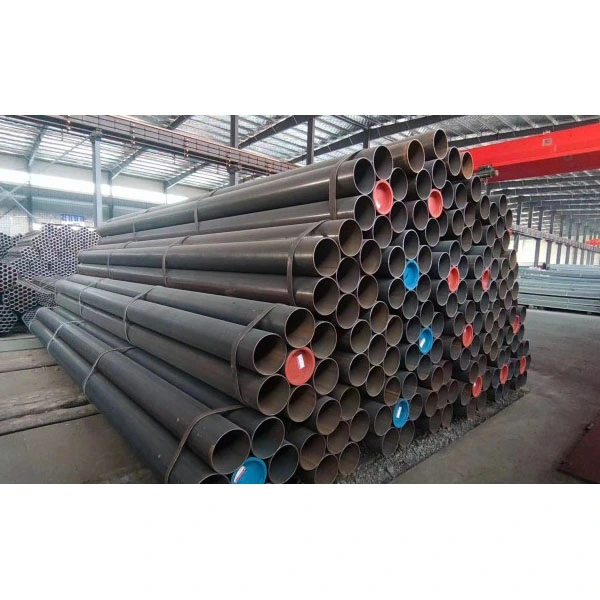

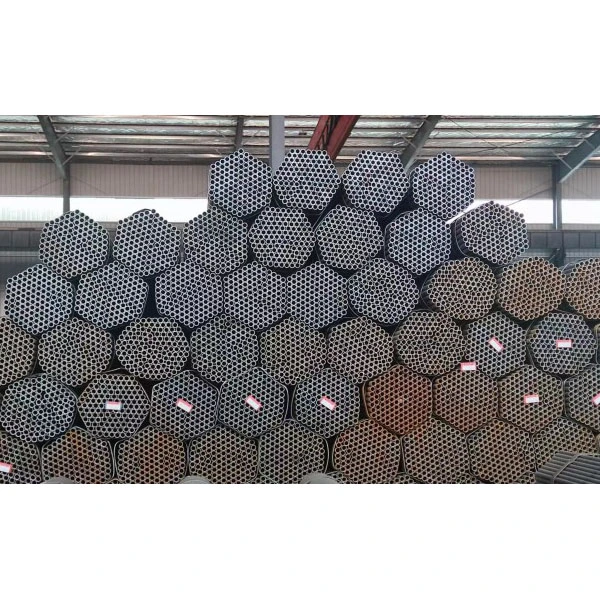

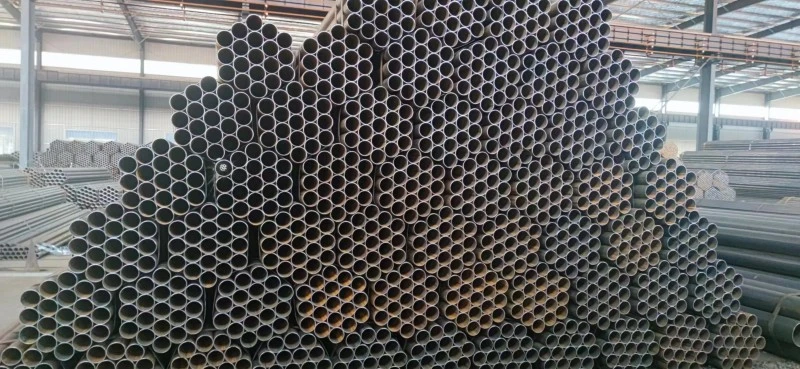

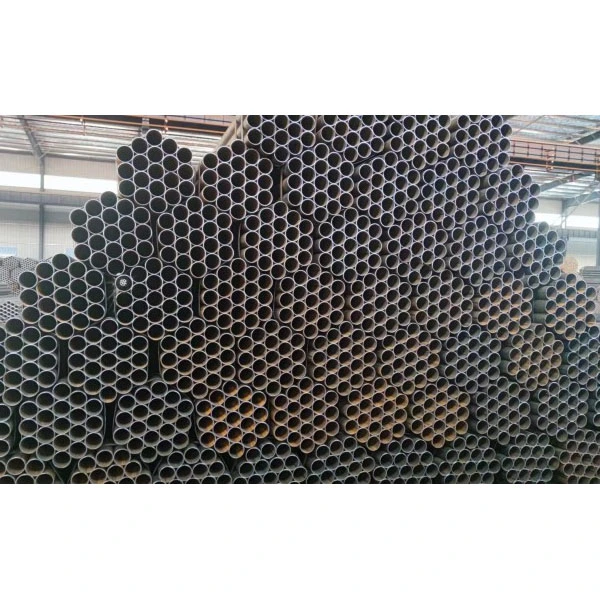

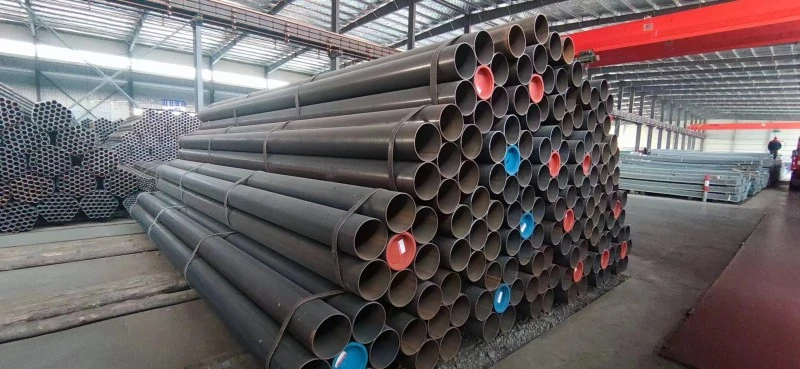

Тънкостенна надлъжно заварена стоманена тръба

Тънкостенната надлъжно заварена стоманена тръба Zhongtian е лека стоманена тръба, изработена от лентова стомана или стоманена плоча като основен материал, навита и след това заварена по протежение на единична надлъжна заварка.

- Дебелина на стената: 1,0–6 мм

- Външен диаметър: Φ20–Φ610 mm (общи спецификации Φ33–Φ426 mm)

- Стандартна дължина: 6 метра, 12 метра, налични са и дължини по поръчка

- Основен процес: високочестотно съпротивително заваряване (ERW/HFW)

- Стандарти: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Общи материали и механични свойства

Тънкостенната надлъжно заварена стоманена тръба е изработена от висококачествена въглеродна стомана, балансираща структурна здравина и производителност на обработка:

1 Q195: Граница на провлачване ≥ 195 MPa, подходяща за скелета, парапети и водопроводи с ниско налягане

2 Q215A/B: Граница на провлачване ≥ 215 MPa, използва се главно за транспортиране на течности и общи структурни тръби

3 Q235B: Граница на провлачване ≥ 235 MPa MPa, най-универсалният, широко използван в строителството, водоснабдяване и дренаж и приложения за пренос на газ.

4 Q355B: Граница на провлачване ≥ 355 MPa, подходяща за носещи конструкции и производство на механично оборудване.

Производствен процес

Като професионален производител, Zhongtian приема напълно автоматизиран прецизен производствен процес:

1. Размотаване → Нивелиране → Подрязване на ръбове

2. Процес на формоване: Оборудван със 7–9 комплекта градиентни ролки, постепенно навиващи се и оформящи, за да се избегнат проблеми с концентрацията на напрежението.

3. Високочестотно заваряване: Работна честота 100–500 kHz, празният ръб на тръбата незабавно се нагрява до 1300–1500 ℃, за да се постигне топене, и след това металургичното свързване се завършва от екструзионни ролки. Заваряването не изисква допълнителен метал.

4. Отстраняване на заваръчния шев → Средночестотно отгряване за облекчаване на напрежението → Оразмеряване и изправяне

5. Рязане по дължина → Тестване на производителността → Антикорозионна обработка → Опаковка на готов продукт

- Скорост на заваряване: 20–30 m/min, до 60 m/min

- Якост на заваръчния шев: Не по-малко от 90% от якостта на основния материал

- Допустими отклонения в размерите: грешка на външния диаметър ±0,5 mm, еднаквост на дебелината на стената ≥98%

Основни предимства

1. Леки и икономични: 20%–30% по-леки от безшевните стоманени тръби със същите спецификации, намалявайки общите разходи с 15%–25%.

2. Прецизни размери: Гладка повърхност на тръбата, строг контрол на толеранса, отлично студено огъване и заваряване и удобен монтаж.

3. Висок производствен капацитет: Бърза скорост на заваряване, разчитайки на широкомащабния производствен капацитет на фабриката, което позволява бързо и голямо количество доставки.

4. Стабилни заварки: Просто разпределение на напрежението в единичен прав шев, по-малко склонни към суперпозиция на напрежение, което води до по-добра устойчивост на умора.

Система за контрол на качеството

Строго тестване през целия процес, за да се гарантира безопасността на продукта:

- Пълен хидростатичен тест: Тестово налягане 2,5 MPa, задържане на налягането за 1 минута без изтичане

- Безразрушителен контрол: Изпитване с вихрови токове и покритие с ултразвук

- Механични тестове: Провеждане на множество тестове, включително сплескване, разгъване и тестване на опън

- Пълна проследимост: Запазване на отчети за материалите, партидни номера на пещта и партидни производствени записи.

Основни области на приложение

Тънкостенните надлъжно заварени стоманени тръби са подходящи за транспортиране на различни флуиди с ниско налягане и леки структурни приложения:

1. Конструкция на сградата: греди и колони от стоманена конструкция, скеле, опори за окачена стена, парапети

2. Комунално инженерство: водоснабдителни и дренажни тръбопроводи, пренос на газ с ниско налягане, противопожарни спринклерни тръби

3. Селско стопанство и опазване на водите: Напоителни тръбопроводи, тръби за дълбоки кладенци, тръбопроводи за пречистване на вода

4. Машини и лека промишленост: конвейерни ролки, корпуси на двигатели, мебелни тръби, фитнес оборудване

5. Захранване и комуникация: Тръби за защита на кабели, тръбопроводи, опори за кабелни скари

Реален случай на приложение

Проект за голям търговски комплекс в Шанхай (2024 г.)

Изисквания на проекта: Закупете 12 000 метра тръба Φ48×3,0 mm Q235B за използване като опорни тръби за скеле и окачена стена, отговарящи на стандарта GB/T 3091. Тръбите трябва да са леки, с точни размери и горещо поцинковани за защита от корозия.

Решение на Zhongtian: Използване на технология за високочестотно съпротивително заваряване за производство на тънкостенни надлъжно заварени стоманени тръби с дебелина на цинковото покритие не по-малко от 30 микрометра.

Ефекти на приложението

1. В сравнение с безшевни стоманени тръби, общите разходи за доставка са намалени с 22%;

2. Толерансът на външния диаметър се контролира в рамките на ±0,3 mm, което води до нулеви несъответстващи продукти по време на приемане на място;

3. Стандартизираните краища на тръбите подобряват ефективността на монтажа с 30%;

4. За петте години от пускането в експлоатация тръбите нямат признаци на ръжда, деформация или увреждане на заварките.

ЧЗВ

В1: Какво налягане могат да издържат тънкостенните заварени стоманени тръби Zhongtian с прав шев?

О: Този продукт е проектиран за налягания ≤2,5 MPa, като отговаря на нуждите от водоснабдяване, газоснабдяване, захранване със сгъстен въздух и конвенционални структурни приложения. Не се препоръчва за приложения с високо налягане или температури над 450 ℃.

Q2: Как Zhongtian гарантира качество и надеждност на заваръчния шев?

О: Ние използваме високочестотно съпротивително заваряване и стриктно контролираме всички параметри на процеса, като постигаме якост на заварката над 90% от основния материал. Всички готови продукти се подлагат на 100% хидростатичен тест, както и на вихрови токове и ултразвуков контрол без разрушаване и се изпращат само тези, които преминат успешно.

Q3: Какви са стандартните срокове за доставка и услуги за персонализиране за нашите продукти?

О: За стандартни спецификации от 6 метра и 12 метра времето за доставка е 7 до 10 дни. Персонализирани дължини от 1 до 18 метра са налични при поискване. Ние също така предлагаме услуги за горещо поцинковане, епоксидно покритие за защита от корозия и обработка на краищата на тръбите, като скосяване, нарязване на резби и изработка на фланци. Приемаме малки пробни поръчки и големи групови поръчки.
