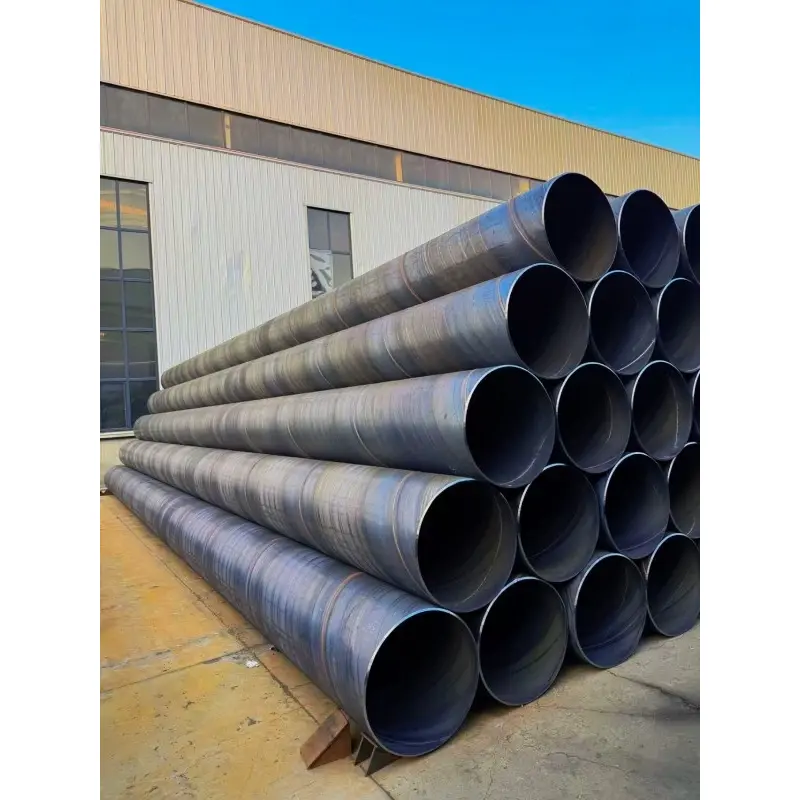

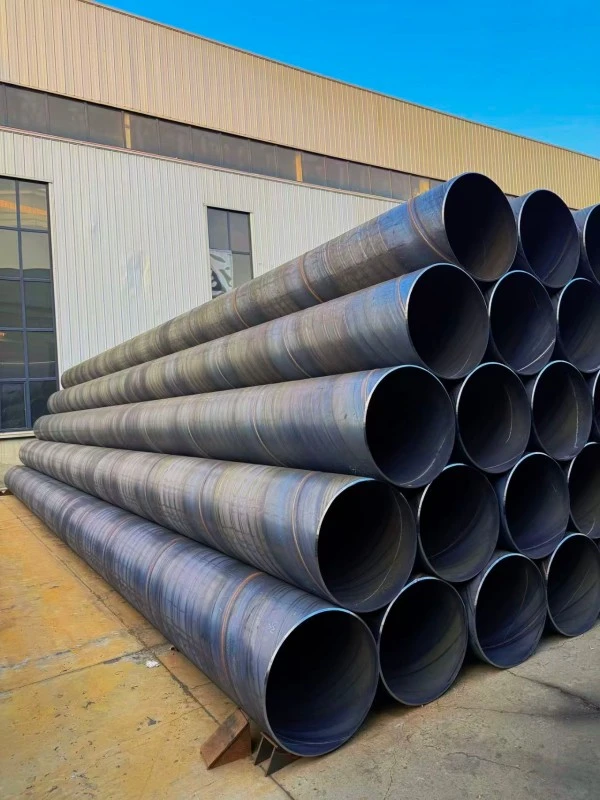

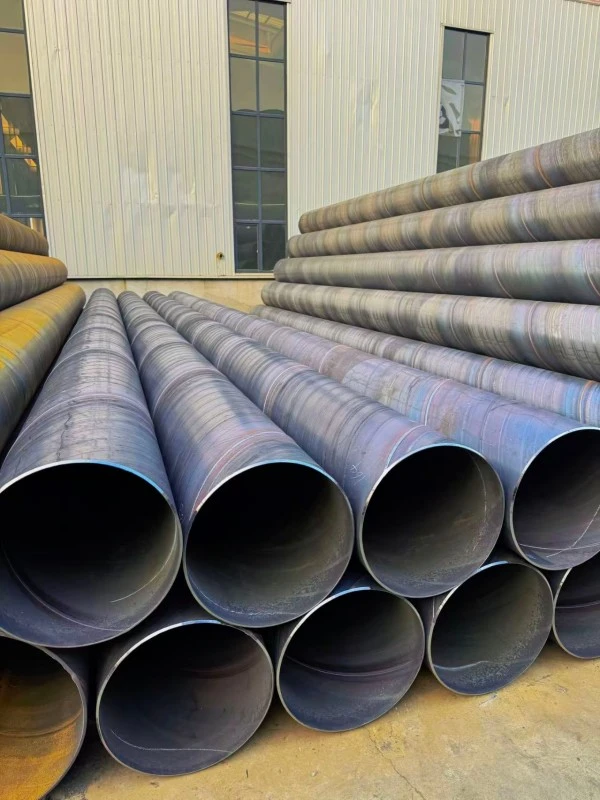

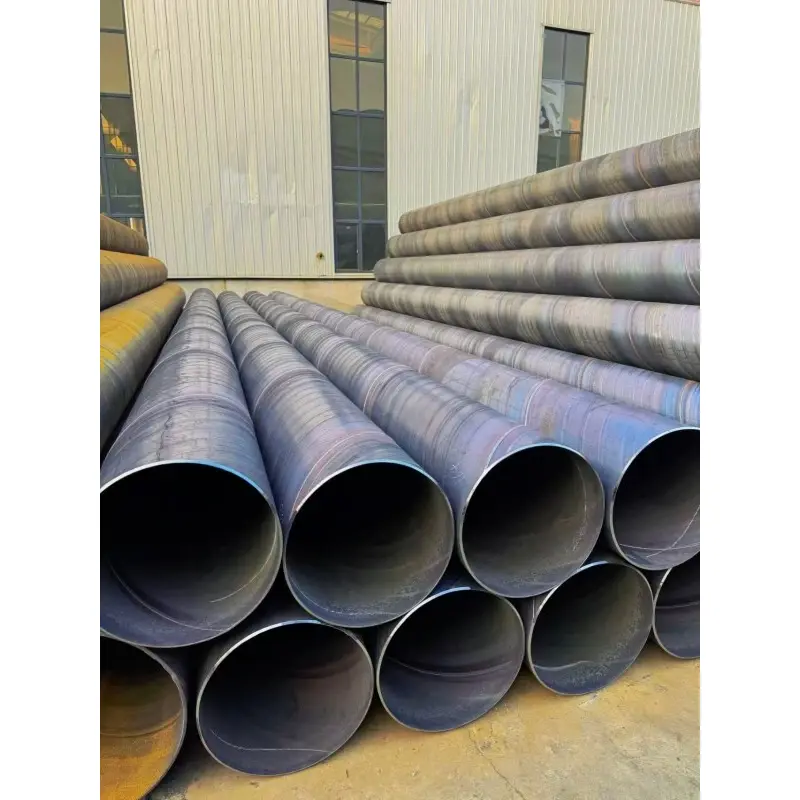

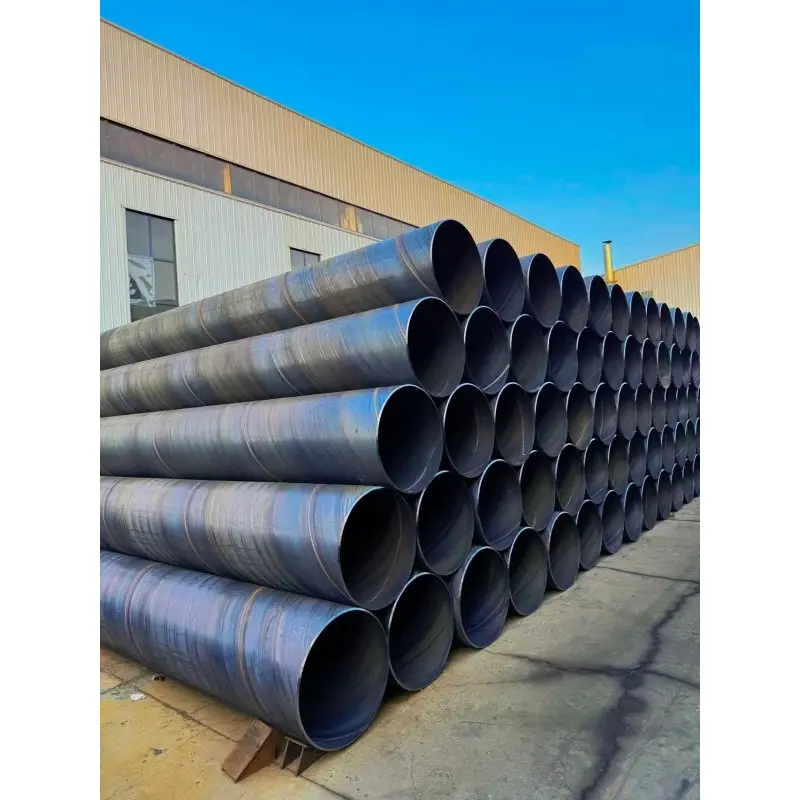

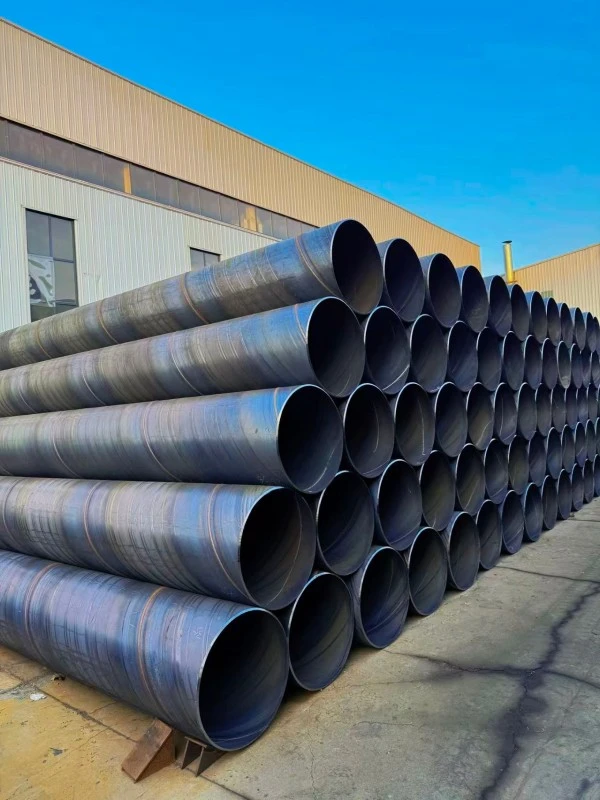

Тънкостенна спирално заварена стоманена тръба

Тънкостенна спирално заварена стоманена тръба, наричана също тънкостенна SSAW стоманена тръба, е вид спирално заварена стоманена тръба, произведена чрез непрекъснато формоване на горещо валцувани стоманени ленти в спирални форми и заваряване на вътрешните и външните шевове чрез двустранно заваряване под флюс.

Основните характеристики на този продукт включват тънка дебелина на стената, възможност за голям диаметър, лека структура, висока степен на използване на материала и стабилни механични характеристики. В сравнение с дебелостенните спирално заварени стоманени тръби, тънкостенните SSAW стоманени тръби се използват главно в приложения с ниско налягане, където леката конструкция и икономичната работа са важни.

В производството на стоманени тръби тръбите с дебелина на стената ≤12 mm и диаметър над DN200 обикновено се класифицират като тънкостенни спирално заварени стоманени тръби. Обикновено избраната дебелина на стената е около 5 mm за тръби DN200, 5–8 mm за тръби DN300–DN800 и 8–12 mm за тръби DN1000 и по-голям диаметър.

Основни спецификации

Тънкостенна спирално заварена стоманена тръба, доставена от ZHONGTIAN, се предлага във външни диаметри от φ219 mm до φ3620 mm, покриващи DN200 до DN3600. Най-често използваният диапазон на диаметъра е DN600–DN2000, който отговаря на изискванията на големи общински и промишлени тръбопроводни проекти.

Наличната дебелина на стената включва 5 мм, 6 мм, 7 мм, 8 мм, 10 мм и 12 мм. Основните степени на материала включват Q235B, Q355B и L245 според различните изисквания за налягане и условия на приложение.

Стандартната дължина на тръбата обикновено е 6–12 метра, докато според изискванията на проекта могат да бъдат произведени и персонализирани дължини от 15–18 метра. Продуктите могат да бъдат произведени в съответствие със стандартите SY/T 5037, GB/T 9711.1 и API 5L PSL1.

Нормалният диапазон на работно налягане е 0,6MPa, 1,0MPa и 1,6MPa, което ги прави подходящи за системи за транспортиране на течности с ниско и средно налягане.

Ключови характеристики

1. Лек дизайн и ефективна инсталация

Поради намалената си дебелина на стената, тънкостенната спирално заварена стоманена тръба има значително по-ниско тегло в сравнение с традиционните дебелостенни стоманени тръби със същия диаметър. Леката конструкция намалява транспортните разходи, изискванията за повдигане и работното натоварване при монтаж по време на мащабно строителство на тръбопровод.

За проекти за пренос на вода на дълги разстояния, общински тръбопроводни системи и временни тръбопроводни мрежи, лекият дизайн спомага за подобряване на ефективността на строителството и намаляване на общите разходи по проекта. Особено подходящ е за проекти, при които скоростта на монтаж и удобството при транспортиране са важни фактори.

2. Добра твърдост на пръстена и устойчивост на слягане

Въпреки че тънкостенната стоманена тръба SSAW приема дизайн с по-тънка стена, нейната спирално заварена структура осигурява надеждна твърдост на пръстена и устойчивост на деформация. Спиралният заваръчен шев разпределя напрежението по-равномерно по тялото на тръбата, подобрявайки устойчивостта срещу външен натиск, движение на почвата и неравномерно слягане на основата.

За приложения на вкопани тръбопроводи тази структура спомага за поддържане на стабилна работа при нормални условия на монтаж и намалява риска от деформация, причинена от промени в почвата.

3. Гладка вътрешна повърхност и ниско съпротивление на потока

Процесът на двустранно заваряване под флюс осигурява стабилно качество на заваряване и подобрява състоянието на вътрешната повърхност на тръбата. В сравнение с традиционните заварени конструкции, вътрешната повърхност на тънкостенната спирално заварена стоманена тръба има по-ниско съпротивление на потока.

Това предимство го прави подходящ за воден транспорт, вентилационни системи, тръбопроводи за отстраняване на прах и промишлени циркулационни системи, където се изисква ефективно движение на течност или въздух.

4. Икономично решение за тръбопровод с голям диаметър

Тънкостенната спирално заварена стоманена тръба осигурява икономично решение за тръбопроводи с голям диаметър и ниско налягане. В сравнение с безшевните стоманени тръби и някои заварени тръби с прав шев, спирално заварените стоманени тръби предлагат по-висока ефективност на използване на материала и по-ниски производствени разходи.

За големи инфраструктурни проекти, включващи дълги тръбопроводни разстояния, този продукт може ефективно да намали потреблението на стомана, транспортните разходи и инвестициите в строителството, като същевременно поддържа надеждна работа.

5. Надеждно качество на заваряване и проверка

Тънкостенната стоманена тръба ZHONGTIAN SSAW се произвежда чрез усъвършенствана двустранна технология за заваряване под флюс, съчетана със стриктни процедури за контрол на качеството.

По време на производството всяка тръба се подлага на проверка на размерите, проверка на качеството на заваръчния шев и изпитване на хидравлично налягане. Според изискванията на клиента, ултразвуковото изпитване и рентгеновата проверка могат да бъдат приложени, за да се провери ефективността на заваряване и да се осигури стабилно качество на продукта.

6. Гъвкави възможности за производство на голям диаметър

Едно от ключовите предимства на тънкостенната спирално заварена стоманена тръба е нейната способност да постига производство с голям диаметър чрез технология за спирално формоване.

В сравнение с безшевните стоманени тръби спирално заварените стоманени тръби могат да се произвеждат с по-големи диаметри с по-добра производствена гъвкавост и ефективност на материала. Това ги прави подходящи за мащабни проекти за водно инженерство, общинска инфраструктура и промишлени тръбопроводи.

Продуктови приложения

1. Общински водопровод

Тънкостенната спирално заварена стоманена тръба се използва широко в общински водоснабдителни и дренажни системи, включително градски водопреносни тръбопроводи, дренажни мрежи за дъждовна вода, канализационни тръбопроводи и проекти за отклоняване на вода.

Благодарение на способността си за голям диаметър, лека структура и икономична цена, този тип стоманена тръба SSAW осигурява ефективно решение за изграждане на общински тръбопроводи на дълги разстояния. Може да намали трудността при инсталиране, като същевременно отговаря на изискванията за транспортиране на течности в голям обем.

2. Индустриални вентилационни и прахоотвеждащи системи

Тънкостенната стоманена тръба SSAW обикновено се прилага в индустриални вентилационни системи, фабрични изпускателни тръбопроводи, системи за събиране на прах и мрежи за подаване на въздух.

Неговият голям диаметър и гладка вътрешна повърхност помагат за намаляване на съпротивлението на въздушния поток и подобряват ефективността на транспортиране. Подходящ е за фабрики, работилници и промишлени съоръжения, изискващи надеждни решения за вентилация и отстраняване на прах.

3. Селскостопанско напояване и водно инженерство

Тънкостенната спирално заварена стоманена тръба е подходяща за селскостопански напоителни системи, транспортиране на вода от резервоари, дренаж за контрол на наводнения и други проекти за водно инженерство с ниско налягане.

Дизайнът с голям диаметър позволява ефективно пренасяне на вода на дълги разстояния, докато олекотената структура спомага за намаляване на разходите за монтаж и транспорт в сравнение с решенията за по-тежки стоманени тръби.

4. Временни тръбопроводни мрежи

Поради своите леки характеристики и удобна инсталация, тънкостенната спирално заварена стоманена тръба често се използва за временни тръбопроводни приложения, включително водоснабдяване на строителни площадки, временни дренажни системи и краткосрочни инженерни проекти.

В сравнение с решенията за постоянни тръбопроводи, той предоставя предимства при контрол на разходите, скорост на инсталиране и гъвкавост, когато тръбопроводите трябва да бъдат преместени или премахнати след завършване на проекта.

5. Леки структурни приложения

Тънкостенната спирално заварена стоманена тръба може да се използва и в леки структурни приложения като големи основи на оранжерии, носещи колони, временни опори и промишлени спомагателни конструкции.

Въпреки това, той е подходящ главно за неосновни носещи приложения и не трябва да замества тежки конструкционни стоманени тръби в проекти, изискващи висока механична якост или екстремни условия на натоварване.

6. Промишлен транспорт на течности под ниско налягане

Тънкостенната стоманена тръба SSAW може да се използва за промишлени системи за транспортиране на флуиди с ниско налягане, включително тръбопроводи за циркулираща вода, тръбопроводи за отопление и общо промишлено транспортиране на течности.

За приложения с работно налягане под 1,6 MPa, този продукт осигурява практически баланс между производителност, ефективност на монтажа и цена на проекта.

Производствен процес

1. Подготовка на стоманени рулони и обработка на ръбове

Производството на тънкостенни спирално заварени стоманени тръби започва с висококачествени горещо валцувани стоманени рулони. Стоманените рулони се развиват, нивелират и обработват чрез фрезоване на ръбове, за да се осигурят точни размери на формоване и стабилни условия на заваряване.

Правилната подготовка на суровините помага за подобряване на точността на тръбите, консистенцията на заваряване и цялостната надеждност на продукта.

2. Процес на формоване на спирала

По време на производството обработената стоманена лента влиза в оборудването за формоване и непрекъснато се оформя в спирална тръбна структура според проектирания ъгъл на формоване.

Технологията за спираловидно формоване позволява на производителите да произвеждат стоманени тръби с голям диаметър с гъвкави спецификации, като същевременно поддържат ефективно използване на материала.

3. Двустранно електродъгово заваряване под флюс

Вътрешните и външните спирални шевове са заварени чрез двустранна технология за заваряване под флюс.

Този метод на заваряване осигурява дълбоко проникване, стабилна якост на заварката и добри механични характеристики. Процесът на заваряване гарантира, че спиралният шев може да издържи на нормално работно налягане и условия на работа.

4. Безразрушителен тест и проверка на качеството

След заваряване стоманената тръба с тънка стена SSAW се подлага на стриктни процедури за проверка, включително ултразвуково изпитване, рентгенова проверка, измерване на размерите и проверка на качеството на заваръчния шев.

ZHONGTIAN следва контролирани процедури за проверка, за да гарантира, че всяка тръба отговаря на изискванията на клиента за здравина, точност и надеждност.

5. Изпитване на хидравлично налягане

Хидравлично изпитване се извършва на готови тръби, за да се провери устойчивостта на налягане и характеристиките на течове.

Тръбите са тествани при определени условия на налягане, осигуряващи надеждна работа при транспортиране на вода и други флуиди с ниско налягане.

6. Рязане, нанасяне на покритие и крайна обработка

След проверка тръбите се нарязват според дължините, изисквани от клиента, и се подготвят за доставка.

Според различни среди на приложение ZHONGTIAN може да предостави персонализирани решения за повърхностна защита, включително епоксидно покритие, IPN8710 покритие и 3PE антикорозионно покритие.

Сравнение с други стоманени тръби

1. Тънкостенна спирално заварена тръба срещу дебелостенна спирално заварена тръба

Спирално заварените стоманени тръби с тънка стена са предназначени главно за приложения с ниско налягане с дебелина на стената обикновено между 5–12 мм, докато спирално заварените стоманени тръби с дебели стени се използват за приложения с по-високо налягане и по-тежки структурни приложения.

В сравнение с дебелостенните спирално заварени тръби, тънкостенните продукти осигуряват по-ниско тегло, по-лесна инсталация и по-добра разходна ефективност, докато дебелостенните тръби осигуряват по-висока устойчивост на налягане за взискателни среди.

2. Тънкостенна спирално заварена тръба срещу заварена тръба с прав шев

В сравнение със заварените тръби с прав шев, тънкостенната стоманена тръба SSAW има предимства в производствената способност с голям диаметър и гъвкавостта на производството.

Спирално заварените стоманени тръби могат да постигнат диаметри над φ3000 mm, докато тръбите с прав шев обикновено са с по-ограничен обхват на диаметъра. Ето защо спирално заварените стоманени тръби с тънка стена често се избират за мащабни проекти за водно инженерство и общински тръбопроводи.

3. Тънкостенна спирално заварена тръба срещу безшевна стоманена тръба

В сравнение с безшевните стоманени тръби, тънкостенната спирално заварена стоманена тръба осигурява по-добра разходна ефективност за приложения с голям диаметър при ниско налягане.

Безшевните стоманени тръби се използват главно при високо налягане и специални приложения, докато спирално заварените тръби са по-подходящи за инфраструктурни проекти, изискващи голям диаметър, икономичен транспорт и ефективен монтаж.

Антикорозионна защита и експлоатационен живот

1. Защита на вкопани водопроводи

За приложения за подземно водоснабдяване и дренаж спирално заварената стоманена тръба с тънка стена може да бъде обработена с епоксидно покритие от въглищен катран или IPN8710 антикорозионно покритие.

При подходящи условия на монтаж очакваният експлоатационен живот може да достигне приблизително 15–20 години в зависимост от почвената среда и условията на поддръжка.

2. Защита на вътрешната вентилационна система

За вътрешни вентилационни, изпускателни и индустриални системи за въздушен транспорт повърхностната защита обикновено включва покритие против ръжда или студено поцинкована обработка.

Този метод на защита осигурява достатъчна устойчивост на корозия за вътрешна среда и може да постигне експлоатационен живот от приблизително 10–15 години.

3. Защита на подземния тръбопровод с високи изисквания

За проекти, изискващи по-голяма устойчивост на корозия, тънкостенната SSAW стоманена тръба може да бъде доставена с 3PE антикорозионно покритие.

Системата с трислойно полиетиленово покритие осигурява повишена защита срещу влага, почвена корозия и външни фактори на околната среда с потенциален експлоатационен живот от 25–30 години при подходящи условия.

Ръководство за избор

1. Изберете според работното налягане

Изборът на тънкостенна спирално заварена стоманена тръба трябва първо да вземе предвид работното налягане на тръбопроводната система.

За приложения с работно налягане ≤1,6MPa обикновено са подходящи тънкостенни спирално заварени стоманени тръби. За условия на по-високо налягане над 2,5 MPa се препоръчват дебелостенни спирално заварени стоманени тръби или други решения за тръби с висока якост.

2. Изберете според диаметъра и дебелината на стената

Необходимата дебелина на стената трябва да бъде избрана според диаметъра на тръбата, работните условия и средата на монтаж.

Например тръбопроводите DN600 обикновено използват дебелина на стената 6–8 mm, тръбопроводите DN1000 обикновено използват дебелина на стената 8–10 mm, а тръбопроводите DN1500 или по-голям диаметър обикновено изискват дебелина на стената 10–12 mm.

3. Изберете според класа на материала

Q235B обикновено се избира за общи приложения за тръбопроводи с ниско налягане поради балансираната си производителност и ценово предимство.

Q355B е подходящ за проекти, изискващи по-висока якост, докато L245 обикновено се използва за приложения за тръбопроводен транспорт, където се изискват специфични стандарти за материали.

4. Не се препоръчват приложения

Тънкостенната спирално заварена стоманена тръба не се препоръчва за нефтопроводи и газопроводи с високо налягане, парни системи с висока температура, тежки носещи пилоти или силно корозивни химически среди.

За тези приложения клиентите трябва да избират стоманени тръби с по-високо налягане, по-силни механични свойства или специална устойчивост на корозия.

Защо да изберете тънкостенна спирално заварена стоманена тръба ZHONGTIAN?

1. Професионални възможности за производство на стоманени тръби

ZHONGTIAN е професионален производител и доставчик на тънкостенни спирално заварени стоманени тръби в Китай, предоставящ персонализирани решения за стоманени тръби SSAW за международни клиенти.

С професионален производствен опит и зрели производствени процеси, ZHONGTIAN поддържа различни инженерни проекти, включително общинска инфраструктура, промишлени тръбопроводи и водни транспортни системи.

2. Персонализирани продуктови решения

ZHONGTIAN може да предостави персонализирани решения според изискванията на проекта, включително диаметър на тръбата, дебелина на стената, дължина, клас на материала и антикорозионна обработка.

Тази гъвкавост позволява на клиентите да получат подходящи продукти от тънкостенни SSAW стоманени тръби за различни работни среди.

3. Строга система за контрол на качеството

От проверката на суровините до тестването на крайния продукт, ZHONGTIAN прилага стриктни процедури за управление на качеството през целия производствен процес.

Всяка тръба е произведена с контролирана технология за заваряване, процедури за проверка и стандарти за изпитване, за да се гарантира стабилно качество и надеждна работа.

ЧЗВ

1. Може ли тънкостенна спирално заварена стоманена тръба да се използва за оранжерийни конструкции?

Тънкостенната спирално заварена стоманена тръба може да се използва за големи основи на оранжерии или носещи колони, където се изисква структурна опора с по-голям диаметър.

Обикновените рамки за оранжерии обаче обикновено използват по-малки поцинковани кръгли тръби или овални тръби, защото те са по-леки, по-лесни за инсталиране и по-икономични за стандартна конструкция на оранжерии.

2. Каква е разликата между тънкостенна SSAW стоманена тръба и поцинкована тръба?

Тънкостенната стоманена тръба SSAW е предназначена главно за транспортиране на флуиди с голям диаметър и ниско налягане и леки структурни приложения.

Поцинкованите тръби обикновено са тръби с по-малък диаметър, използвани за водни системи, скелета, парникови конструкции и общи строителни приложения. Двата продукта служат за различни инженерни цели.

3. Ще се деформира ли лесно тънкостенната спирално заварена стоманена тръба?

Квалифицираната тънкостенна спирално заварена стоманена тръба има достатъчна твърдост на пръстена и устойчивост на деформация, когато е правилно избрана и инсталирана.

При нормални заровени или надземни работни условия, тръбата може да поддържа стабилна работа. Въпреки това, той не трябва да се използва извън неговия проектиран диапазон на налягане или в силно натоварени и силно корозивни среди.
